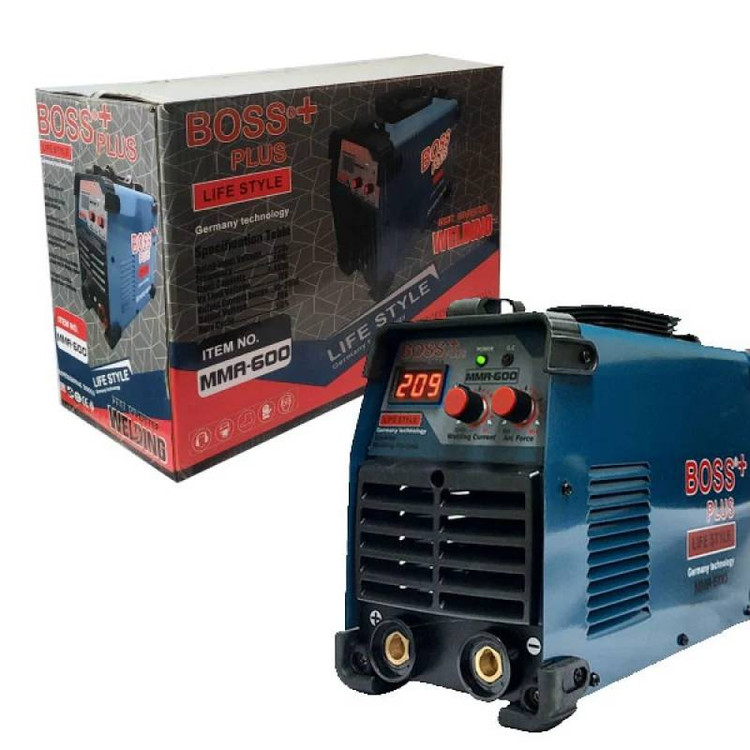

ولتاژ
200 ولت
آمپراژ
600 آمپر
تعداد ولوم
2
الکترود
4
جریان خروجی
180 آمپر
بورد
اورجینال
اتصال کابل خروجی
۱. هر دستگاه جوشکاری دارای یک جفت دوشاخه متحرک است، یک سر کابل گیرهای به دوشاخه متحرک مشکی و سر دیگر کابل اتصال زمین به دوشاخه متحرک قرمز متصل است. علاوه بر این، آنها باید با آچار محکم شوند. مطمئن شوید که کابلهای ثانویه (نگهدارنده و کابل اتصال زمین) محکم به دوشاخههای متحرک متصل شدهاند، در غیر این صورت دوشاخه متحرک خواهد سوخت.
۲. پس از قرار دادن دوشاخه متحرک در پریز متحرک، مطمئن شوید که آنها به طور ایمن محکم شدهاند. در غیر این صورت، دوشاخهها و پریزها در صورت کار طولانی مدت و جریان زیاد، خواهند سوخت. این بسیار مهم است
۳. به الکترود کابل توجه کنید. به عنوان دستگاه جوشکاری جریان مستقیم، این دستگاه دو روش اتصال دارد: مثبت و معمولی. اتصال مثبت به این صورت است که قطعه کار به الکترود مثبت و نگهدارنده به الکترود منفی متصل میشود؛ اتصال منفی به این صورت است که قطعه کار به الکترود معمولی و نگهدارنده به الکترود مثبت متصل میشود. روش اتصال را با توجه به فرآیند جوشکاری قطعه کار انتخاب کنید. انتخاب اشتباه باعث ایجاد قوس ناپایدار و پاشش زیاد و چسبیدن به الکترود میشود. در صورت بروز خطا، دوشاخههای متحرک را با هم تعویض کنید. کاربر فکر نکند که دستگاه جوشکاری آسیب دیده است.
۴. اگر فاصله بین قطعه کار و دستگاه جوشکاری زیاد است (۵۰ تا ۱۰۰ متر) و کابلهای دوم (کابلهای نگهدارنده و اتصال زمین) طولانیتر هستند، بنابراین بخش کابل باید بزرگتر و مناسب جوشکاری باشد تا افت ولتاژ کابل کاهش یابد.
اتصال کابل برق
۱. پس از جمعآوری کابل برق، مطمئن شوید که کلاس ولتاژ برای کابل برق با توجه به ولتاژ ورودی دستگاه کافی است. اگر دستگاه جوشکاری با ولتاژ ۲۲۰ ولت به دلیل بیاحتیاطی به برق AC 330 ولت متصل شود، دستگاه در وضعیت حفاظت اضافه ولتاژ قرار میگیرد. لطفاً سوئیچ برق را ببندید و دوباره وصل کنید. دستگاه ممکن است پس از ۲ تا ۳ دقیقه دوباره راهاندازی شود.
۲. پس از اتصال برق، مطمئن شوید که به طور قابل اعتمادی به کنتاکت هماهنگ برق یا پریز وصل شده است و از اکسید شدن آن جلوگیری کنید.
۳. اگر ولتاژ به صورت موجدار تنظیم شده است، میزان آن را با استفاده از AVOmeter اندازهگیری کنید.
بررسی کنید
۱. آیا دستگاه جوشکاری مطابق با الزامات به طور قابل اعتمادی به زمین متصل شده است یا خیر.
۲. مطمئن شوید تمام کنتاکتها، به ویژه بین گیره کابل اتصال زمین و قطعه کار، محکم متصل شده باشند.
۳. مطمئن شوید کابل خروجی ثانویه به طور کوتاه به کابل اتصال زمین متصل شده است.
۴. مطمئن شوید که الکترود خروجی ثانویه صحیح است.
۵. اگر از دستگاه محافظ مدار استفاده میشود، جریان نشتی باید حداکثر ۳۰ آمپر باشد
۶. پاشش دستگاه میتواند باعث آتشسوزی شود، بنابراین مطمئن شوید که مواد قابل اشتعال در محیط جوشکاری وجود ندارد.
کلید توضیح
۱. کلید برق را باز کنید، صفحه نمایش میزان جریان تنظیم شده را نشان میدهد و دستگاه تهویه شروع به چرخش میکند (صفحه نمایش کنتور ندارد).
۲. پیچهای جریان جوشکاری و فشار ایجاد قوس را تنظیم کنید، عملکرد جوشکاری را مطابق با نیازها تنظیم کنید
(پیچ محرک ایجاد قوس ندارد، محرک به همان نسبت افزایش مییابد.)
۳. به طور کلی، جریان جوشکاری برای الکترود جوشکاری مطابق با موارد زیر کافی است:
موارد زیر:
Φ۲.۵:۷۰-۱۰۰ آمپر؛
Ф۳.۲:۱۱۰-۱۶۰ آمپر؛
Φ۴.۰:۱۷۰-۲۲۰ آمپر؛
Φ۵.۰:۲۳۰-۲۸۰ آمپر
۴. دکمهی محرک ایجاد قوس برای تنظیم عملکرد جوشکاری، به ویژه در جریانهای پایین، استفاده میشود. این دکمهها با دکمهی تنظیم جریان جوشکاری هماهنگ هستند و ممکن است جریان ایجاد قوس را تنظیم کنند و از کنترل دکمهی تنظیم جریان جوشکاری خارج شوند. بنابراین دستگاه میتواند انرژی قدرتمندی تولید کند و جریان فشاری میتواند اثری ایجاد کند که ممکن است عملکرد جوشکار DC را تقلید کند.
۵. اگر دستگاه جوشکاری با دستگاه کنترل از راه دور هماهنگ شده باشد:
۱) قبل از شروع به کار، از موقعیت سوئیچ دستگاه کنترل از راه دور مطمئن شوید. اگر سوئیچ در حالت "خاموش" باشد، یعنی از کنترل از راه دور خارج شده است، سوئیچ در حالت "روشن" است، یعنی از دستگاه کنترل از راه دور استفاده میکنید.
۲) دوشاخهی کنترل از راه دور را به درستی در پریز کنترل از راه دور قرار دهید و محکم ببندید تا از تماس نامناسب جلوگیری شود.
۳) اگر از دستگاه کنترل از راه دور استفاده نمیشود، مطمئن شوید که سوئیچ در حالت "خاموش" باشد، در غیر این صورت جریان جوشکاری روی پنل تنظیم نمیشود.
۴) هنگام حمل و نقل دستگاه، سوئیچ کنترل از راه دور به دلیل ضربه در موقعیت صحیح قرار ندارد زیرا تنظیم جوش از کار افتاده است. لطفاً به آن توجه کنید.
چرخهی کار مجاز
۱. عملکرد دستگاه کاملاً مطابق با چرخه کاری است.
۲. اگر چرخه کاری از حد مجاز تجاوز کند، اجزای بین متغیری کار میکنند. این امر باعث میشود دستگاه جوش ناگهان از کار بیفتد. در این شرایط، فن را به کار ادامه دهید تا دمای بین دستگاهی خنک شود. پس از ۲ تا ۳ دقیقه، دستگاه دوباره به کار میافتد (با تغییر دمای محیط و تهویه).
نکات
محیط کار
۱. دستگاه میتواند در محیطهایی با شرایط بسیار سخت و دمای بیرون بین -۱۰ تا +۴۰ درجه سانتیگراد و با حداکثر ۸۰٪ رطوبت کار کند.
۲. دستگاه را در زیر نور آفتاب یا در معرض چکه کردن آب قرار ندهید.
معرفی محصولات
ARC یک سری دستگاه جوش اینورتر دستی است که توسط پیشرفتهترین شرکت بینالمللی اینورت تکنیکال ساخته شده است.
منبع تغذیه جوشکاری قوسی اینورتر، دستگاه جوشکاری قوسی اینورتر است که در دهه 1980 در بازار بینالمللی عرضه شد. فرکانس 50 هرتز/60 هرتز توسط MOSFET به فرکانس بالا (فرکانس بیش از 100 کیلوهرتز) معکوس میشود، سپس ولتاژ کاهش یافته و جریان یکسو میشود. منبع تغذیه جوشکاری قوسی اینورتر، جریان جوشکاری DC قدرتمندی را از طریق PWM تکنیکال تولید میکند. از آنجا که از سوئیچ تغذیه اینورتر تکنیکال استفاده میشود، ابعاد و وزن دستگاه جوشکاری به طور قابل توجهی کاهش یافته و راندمان 30٪ افزایش یافته است. تثبیت، قابلیت اطمینان، سبکی، صرفهجویی در مصرف انرژی و عدم وجود نویز الکترومغناطیسی از ویژگیهای سری دستگاههای جوشکاری است. دستگاه جوشکاری اینورتر توسعه یافته است که توسط متخصصان به عنوان انقلابی در زمینه جوشکاری مورد ستایش قرار گرفته است.
دستگاه جوشکاری قوسی دارای ویژگیهای زیر است:
1. کیفیت بالا.
2. قوس پایدار.
3. کنترل حمام مذاب آسان است.
4. ولتاژ بدون بار بالاتر است
۵. قابلیت استفاده گسترده.
۶. مناسب برای کار در ارتفاع بالا و فضای باز و نصب در داخل یا خارج از ساختمان
۷. سبک.
۸. نصب و راهاندازی ساده.
از خرید محصولات شرکت ما و ارائه پیشنهادات خود استقبال میکنیم، ما تمام تلاش خود را برای بهبود محصولات و خدمات خود خواهیم کرد.
۱. خدمات نگهداری به مدت یک سال از تاریخ خرید.
۲. در طول خدمات نگهداری، اگر دستگاه به طور مصنوعی آسیب ندیده باشد، میتوان آن را به صورت رایگان تعمیر کرد. در صورت عدم تعمیر و نگهداری، کاربران فقط باید هزینه قطعات را بپردازند.
۳. کاربران نباید قطعات الکتریکی را شخصاً باز یا نصب مجدد یا تعویض کنند. در غیر این صورت، کاربران باید عواقب آن را بپذیرند.
۳. با دستگاه را در محیطی که آلوده به گرد و غبار یا گاز خورنده است، کار نکنید.
ایمنی
۱. مطمئن شوید که محل کار تهویه کافی دارد.
دستگاه جوش سبک است و ساختار آن جمع و جور است. زمینه های الکترومغناطیسی توسط جریانهای بالا تولید میشود. بنابراین باد طبیعی برای خنک کردن اجزا کافی نیست، بنابراین یک فن جریان محوری در بین دستگاهها وجود دارد تا آن را خنک کند.
۲. بار اضافی ممنوع!
برای جلوگیری از کوتاه شدن طول عمر دستگاه جوشکاری و حتی سوختن دستگاه، از بار کاری تجاوز نکنید.
۳. بدون ولتاژ بیش از حد!
ولتاژ برق دستگاه جوشکاری مطابق با مشخصات فنی اصلی است در این شرایط، مدار جبران خودکار ولتاژ میتواند تضمین کند که جوشکاری جریان از حد مجاز تجاوز نکند. اگر ولتاژ برق از حد مجاز تجاوز کند، ممکن است به قطعات آسیب برساند. لطفاً بیشتر مراقب باشید.
۴. یک پیچ اتصال به زمین در پشت دستگاه وجود دارد که با علامت اتصال به زمین مشخص شده است. بدنه باید به طور قابل اعتمادی توسط کابلی که سطح مقطع آن ۱۰ میلیمتر مربع است، به زمین متصل شود.
تعمیر و نگهداری و بررسی مشکل
۱. گرد و غبار را مرتباً با هوای فشرده پاک کنید، به طور کلی اگر دستگاه در محیطی کار میکند که آلوده به گرد و غبار و دود بیشتری است، دستگاه جوشکاری باید هر ماه دو بار گردگیری شود.
۲. باد با فشار کم برای محافظت از اجزای کوچک دستگاه جوشکاری کافی است.
۳. کانکتورهای برق را بررسی کنید و مطمئن شوید که کانکتورها (به خصوص کانکتورها و قطعات داخلی) محکم وصل شدهاند. کانکتور شل را محکم کنید، اگر قطعات اکسید شده باشند، باید این اکسیدها را جدا کرده و دوباره وصل کنید.
۴. از ورود آب و بخار به داخل دستگاه خودداری کنید، اگر دستگاه دچار رطوبت شده است، لطفاً دستگاه را خشک کرده و عایقبندی دستگاه را بررسی کنید.
۵. اگر دستگاه برای مدت طولانی استفاده نمیشود، باید در جعبه بستهبندی مخصوص خود قرار داده شده و در محیط خشک نگهداری شود.
۶. دستگاه را پرتاب نکنید و به آن ضربه نزنید.
بررسی عیب
عیبها
نشانگر سوئیچ برق روشن نیست، فن کار نمیکند و خروجی جوشکاری وجود ندارد.
نشانگر برق روشن است، فن کار نمیکند و خروجی جوشکاری وجود ندارد.
فن کار میکند، جریان جوشکاری تثبیت نشده یا خارج از کنترل پتانسیل است، جریان گاهی کم و گاهی زیاد است.
فن کار میکند و نشانگر غیرعادی روشن نیست، خروجی جوشکاری وجود ندارد.
فن کار میکند و نشانگر غیرعادی روشن است، اما خروجی جوشکاری وجود ندارد.
روشهای قابل حل
۱. مطمئن شوید که سوئیچ برق بسته است.
۲. مطمئن شوید که سیم برق (که به کابل ورودی متصل است) کار میکند.
۱. ممکن است به اشتباه به برق ۳۳۰ ولت وصل شده باشد، زیرا دستگاه در مدار حفاظت است، به برق ۲۲۰ ولت وصل شوید و دوباره دستگاه را راه اندازی کنید.
۲. برق ۲۲۰ ولت تثبیت نشده باشد (کابل ورودی خیلی باریک است) یا کابل ورودی به سیم برق وصل شده باشد، زیرا دستگاه در مدار حفاظت است. سطح مقطع کابل ورودی را افزایش دهید و رابط ورودی را محکم ببندید. دستگاه را ۲-۳ دقیقه ببندید و سپس دوباره آن را باز کنید
۳. کلید برق را در مدت زمان کوتاهی باز و بسته کنید زیرا مدار محافظ کار میکند. دستگاه را ببندید و پس از ۲-۳ دقیقه دوباره آن را باز کنید.
۴. کابلها بین کلید برق و برد منبع تغذیه آزاد هستند، دوباره آنها را محکم کنید.
۵. رله ۲۴ ولت مدار اصلی برد منبع تغذیه بسته نشده و آسیب دیده است. منبع تغذیه ۲۴ ولت و رله را بررسی کنید. اگر رله آسیب دیده است، آن را تعویض کنید.
۱. کیفیت پتانسیل IK بد است، آن را تعویض کنید.
۲. ترمینال خروجی مدار خراب یا اتصال ضعیف دارد.
۱. بررسی کنید که آیا قطعات اتصال ضعیفی دارند یا خیر.
۲. بررسی کنید که آیا کانکتور ترمینال خروجی مدار خراب و اتصال ضعیفی دارد یا خیر.
۳. بررسی کنید که ولتاژ بین برد منبع تغذیه و برد MOS (VH-07) حدود ۳۰۸ ولت DC باشد.
(۱) بررسی کنید که آیا پل سیلیکونی مدار خراب و کابل پل سیلیکونی اتصال ضعیفی دارد یا خیر.
(۲) برخی از چهار خازن الکترولیز (حدود ۴۷۰UF/۴۵۰v) نشتی دارند، آن را تعویض کنید
۴. اگر نشانگر سبز در قسمت تغذیه کمکی برد MOS روشن نیست، لطفاً با فروشنده یا شرکت ما تماس بگیرید و آن را تعویض کنید.
اگر در مدار کنترل مشکلی وجود دارد، لطفاً با فروشنده یا شرکت ما تماس بگیرید و آن را تعویض کنید.
۱. شاید حفاظت جریان بیش از حد کار میکند، لطفاً دستگاه را ببندید و منتظر بمانید. پس از روشن نشدن نشانگر غیرعادی، دستگاه را باز کنید.
۲. شاید حفاظت گرمای بیش از حد کار میکند، ۲-۳ دقیقه صبر کنید.
۳. شاید مدار اینورتر مشکل دارد، لطفاً دوشاخه ترانسفورماتور اصلی (نزدیک فن VH-07) را که روی برد MOS است، بکشید و دوباره دستگاه را باز کنید.
(۱) اگر نشانگر غیرعادی هنوز روشن است، مقداری از برد MOS
آسیب دیده است، آن را بررسی و تعویض کنید. (۲) اگر نشانگر غیرعادی روشن نیست:
الف. شاید ترانسفورماتور برد میانی
آسیب دیده است، حجم اندوکتانس اولیه و حجم Q ترانسفورماتور اصلی را توسط پل اندوکتانس اندازهگیری کنید.
حجم اولیه در مدار موازی است، L-1.2-2.0Mh، Q>40 اگر حجم اندوکتانس و حجم Q کم است، آن را تعویض کنید
ب. شاید یکی از لولههای یکسوساز ثانویه ترانسفورماتور شکسته باشد، لوله یکسوساز را بررسی و تعویض کنید.
۴. شاید مدار فیدبک ایراد داشته باشد.
