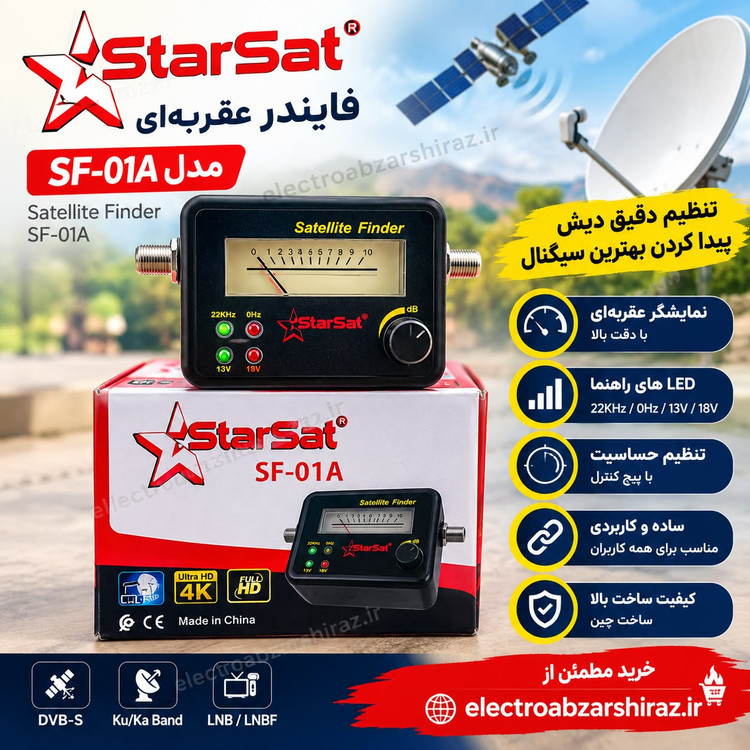

فایندر عقربه ای استارست مدل StarSat SF-01A

📡 دستگاه ردیاب سیگنال StarSat SF-01A

اتصالات دستگاه

TO LNB: اتصال به LNB دیش

TO REC: اتصال به گیرنده  (رسیور)

سیم‌کشی و نحوه استفاده

1. یک کابل رابط از LNB/LNBF به ورودی TO LNB روی دستگاه Satellite Finder وصل کنید.

2. کابل خروجی رسیور را به ورودی TO REC روی دستگاه Satellite Finder وصل کنید.

3. رسیور را روشن کنید. در این زمان صفحه/نشانگر دستگاه Satellite Finder باید روشن شود و عقربه دستگاه تقریباً روی صفر (0) قرار بگیرد.

4. دیش را با توجه به تنظیمات صحیح سمت (Azimuth) و ارتفاع (Elevation) تنظیم کنید. این اطلاعات معمولاً همراه دیش یا اطلاعات ماهواره در اختیار شما قرار می‌گیرد.

5. با استفاده از پیچ تنظیم روی پنل جلوی دستگاه، مقدار عقربه را حدود 5 قرار دهید.

چرخاندن پیچ در جهت عقربه‌های ساعت باعث افزایش مقدار نشانگر می‌شود.

6. برای پیدا کردن بیشترین سیگنال، دیش را به‌ آرامی در جهت سمت (Azimuth) و ارتفاع (Elevation) حرکت دهید.

اگر عقربه دستگاه تا انتهای مقیاس رفت، با چرخاندن پیچ تنظیم، مقدار را دوباره حدود 5 کنید.

چرخاندن پیچ خلاف جهت عقربه‌های ساعت باعث کاهش مقدار نشانگر می‌شود.

سپس حرکت دادن دیش را ادامه دهید تا به بیشترین مقدار ممکن روی عقربه و همچنین بالاترین صدای بوق دستگاه برسید. این نقطه نشان‌دهنده جهت دقیق‌تر است.

7. قابلیت اختیاری: چراغ‌های LED مربوط به 13V و 18V برای نشان دادن نوع پلاریزاسیون (Polarization) هستند. می‌توانید پلاریزاسیون را تنظیم کنید تا برای هر دو نوع پلاریزاسیون، بهترین سطح سیگنال را به دست آورید.

LNB دیش → TO LNB دستگاه → TO REC → رسیور

یعنی دستگاه بین LNB دیش و رسیور قرار می‌گیرد و برای پیدا کردن جهت دقیق ماهواره استفاده می‌شود.

۸. قابلیت اختیاری: چراغ‌های 0Hz و 22KHz

سیگنال 22KHz که از طرف رسیور ارسال می‌شود، معمولاً برای تغییر فرکانس LNB بین باند پایین (Low Band) و باند بالا (High Band) استفاده می‌شود.

با تغییر فرکانس در رسیور، می‌توانید با کمک Satellite Finder بیشترین سطح سیگنال را در هر دو فرکانس تنظیم و پیدا کنید.

۹. جدا کردن دستگاه

پس از اینکه تنظیم دیش تمام شد، کابل رابط (Jumper Cable) و دستگاه Satellite Finder را جدا کنید و سپس LNB/LNBF را مستقیماً دوباره به رسیور وصل کنید.

⚠️ نکات مهم

🔹 برای جلوگیری از اینکه عقربه دستگاه به‌طور دائم روی انتهای مقیاس قرار بگیرد، Satellite Finder را مستقیماً جلوی دیش قرار ندهید.

🔹 اگر از LNBای با Gain بیشتر از 60dB استفاده می‌کنید، یک تضعیف‌کننده 5dB (5dB Attenuator) بین LNB/LNBF و Satellite Finder قرار دهید.

چراغ‌های LED روی دستگاهاین Satellite Finder دارای ۴ چراغ LED اختیاری روی پنل جلویی است که موارد زیر را نشان می‌دهند:

A) چراغ 22KHz:

نشان می‌دهد رسیور در حال ارسال سیگنال 22KHz است. از این سیگنال برای تغییر بعضی LNBها به فرکانس باند بالا استفاده می‌شود.

B) چراغ 0Hz:

نشان می‌دهد رسیور سیگنال 22KHz ارسال نمی‌کند.

C) چراغ 13V:

نشان می‌دهد رسیور ولتاژ 13 ولت به LNB می‌فرستد تا پلاریزاسیون عمودی (Vertical / V) را انتخاب کند.

D) چراغ 18V:

نشان می‌دهد رسیور ولتاژ 18 ولت به LNB می‌فرستد تا پلاریزاسیون افقی (Horizontal / H) را انتخاب کند.

خلاصه خیلی ساده:

13V → عمودی (V)

18V → افقی (H)

0Hz → بدون سیگنال 22KHz

22KHz → فعال بودن فرمان باند بالا

بعد از تنظیم دیش، Finder را جدا کن و LNB را مستقیم به رسیور وصل کن.
